Motoridutori
MOTORIDUTTORI CON ENCODER AD EFFETTO DI HALL BIFASE A 90°
MAGNETE A SEI POLI:
TRE IMPULSI OGNI GIRO MOTORE
La successione delle fasi A-B si ottiene collegando il motore secondo le polarità stampigliate sul fondello.
INTERRUTTORE AD EFFETTO HALL
Questi interruttori ad effetto Hall sono sensori altamente stabili termicamente e resistenti alle sollecitazioni meccaniche, sono maggiormente utilizzati in applicazioni dove il campo magnetico varia rapidamente il valore di campo residuo è basso.
Ciascun dispositivo include un regolatore di tensione, un generatore di Hall, un circuito stabilizzatore di temperatura, un amplificatore di segnale stabilizzato a chopper, un comparatore di Schmitt ed un mosfet a drain aperto, compresi su un solo "chip" di silicio.
Il regolatore di tensione permette di alimentare il dispositivo con tensione compresa tra 3,5 e 24V. Il mosfet di uscita può sopportare correnti di 20mA massimo. Con opportuno valore di resistenza di carico in uscita può essere agevolmente interfacciato con logiche bipolari o MOS.

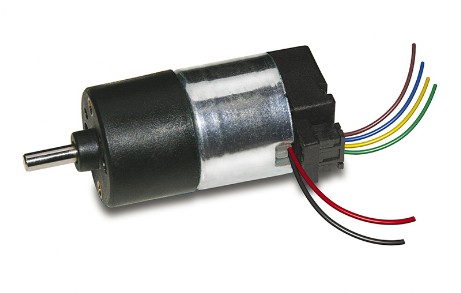

L149-2S

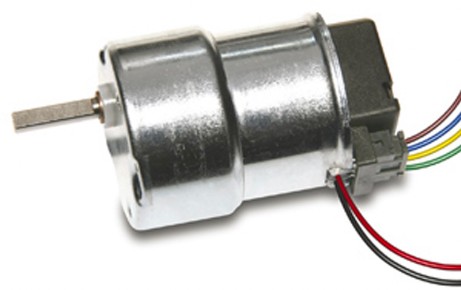

BS138-2S
HL149-2S

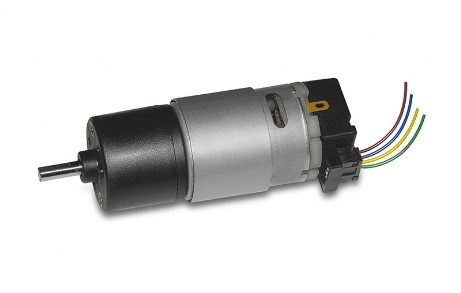

HV155-2S
RH158-2S

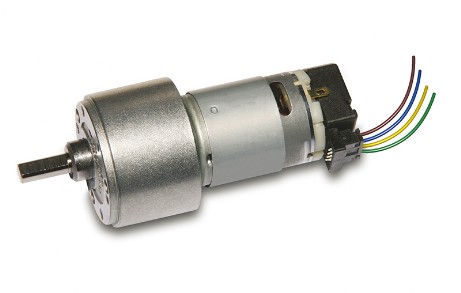

RH159-2S

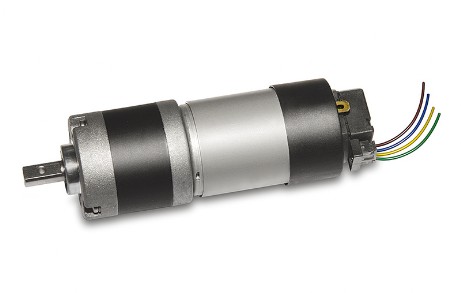

E192-2S

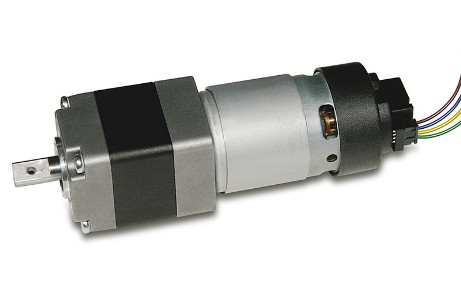

P205-2S

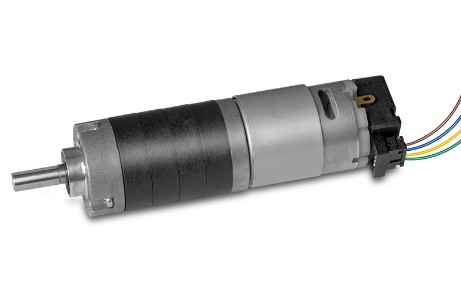

PS150-2S
